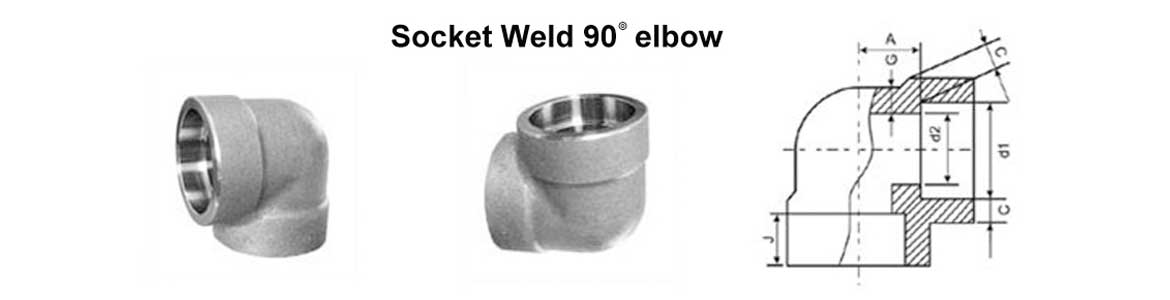

Nominal Diameter |
Depth of Socket |
Dimension of Socket |
Wall Thickness | Center to Bottom of Socket | ||||||||
A | ||||||||||||
Cmin | 90°Elbow | 45°Elbow | ||||||||||
DN | NPS (inches) |
Jmin | d1 | 3000LB | 6000LB | 9000LB | 3000LB | 6000LB | 9000LB | 3000LB | 6000LB | 9000LB |
6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 11 | 11 | - | 8 | 8 | - |
8 | 1/4 | 10 | 14.1 | 3.3 | 4 | - | 11 | 15 | - | 8 | 8 | - |
10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - | 8 | 12 | - |
15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 | 11 | 13 | 16 |
20 | 3/8 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 19 | 22 | 28 | 13 | 14 | 18 |
25 | 1 | 13 | 34.2 | 5 | 7 | 10 | 22 | 27 | 32 | 14 | 18 | 22 |
32 | 1.1/4 | 13 | 42.9 | 5.3 | 7 | 10.6 | 27 | 32 | 35 | 18 | 21 | 22 |
40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 | 21 | 25 | 25 |
50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 | 25 | 29 | 29 |
65 | 2.1/2 | 16 | 76.9(73.8) | 7.7 | 12.5 | - | 41 | 57 | - | 29 | 32 | - |
80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 57 | 64 | - | 32 | 35 | - |
100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - | 42 | - | - |
Note:
- Average of socket wall thickness around periphery shall be no less than listed values. The minimum values are permitted in localized areas.
- Upper and lower values for each size are the respective maximum and minimum dimensions.

|
|||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

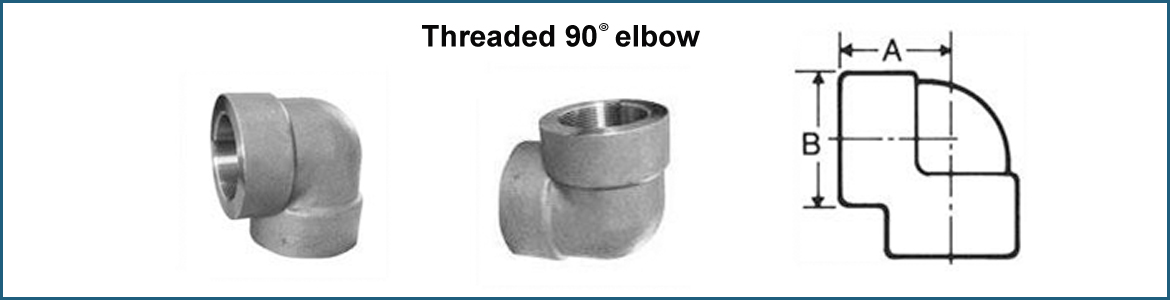

Class 2000 | Inches | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | ||||||||||||||
A | - | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | |||||||||||||||
B | - | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |||||||||||||||
Class 3000 | Inches | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | ||||||||||||||
A | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | |||||||||||||||
B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |||||||||||||||
Class 6000 | Inches | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | ||||||||||||||
A | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 3/16 | 4 1/2 | |||||||||||||||
B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | 6 |

1/4'' to 4" class 2000 threaded, 1/8'' to 4" class 3000 threaded, 1/8'' to 4" class 6000 threaded | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Class3000 | Inches | 1-8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | |
H | 1 1/4 | 1 1/4 | 1 1/2 | 1 5/8 | 1 7/8 | 2 1/4 | 2 5/8 | 2 15/16 | 3 5/16 | |
J | 7/8 | 7/8 | 1 | 1 1/8 | 1 3/8 | 1 3/4 | 2 | 2 1/8 | 2 1/2 | |
Wt | 0.264 | 0.242 | 0.375 | 0.595 | 1.048 | 1.438 | 2.34 | 3 | 5.461 | |
Class6000 | Inches | 1-8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | |
B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | ||
H | 1 1/4 | 1 1/2 | 1 5/8 | 1 7/8 | 2 1/4 | 2 5/8 | 2 15/16 | 3 5/16 | ||
J | 7/8 | 1 | 1 1/8 | 1 3/8 | 1 3/4 | 2 | 2 1/8 | 2 1/2 | ||
Wt | 0.375 | 0.438 | 1 | 1.625 | 3.03 | 3.688 | 7.12 |
